Aquí puedes ver cómo instalar el Axle Pack

Axle Pack está diseñado para montarse con nuestros Packs de anclaje de eje pasante. Si no tienes uno de nuestros kits de ajuste de eje pasante, puedes encontrar el adecuado para tu bicicleta utilizando el Bike Finder >>

La capacidad de carga es de 10 kg por par.

Herramientas que necesitarás:

No te olvides de aplicar antigripante (preferiblemente) o grasa a todos los tornillos. Esto evitará que los tornillos se agarroten y que sea difícil quitarlos más adelante. Utilizamos tuercas Nyloc donde sea necesario para evitar que los tornillos se aflojen por sí solos.

PASO 1: Instala el Pack de anclaje al eje pasante

Retira el eje pasante de tu bicicleta.

COMPARA TU EJE PASANTE PARA QUE COINCIDA CON EL EJE PASANTE ORIGINAL:

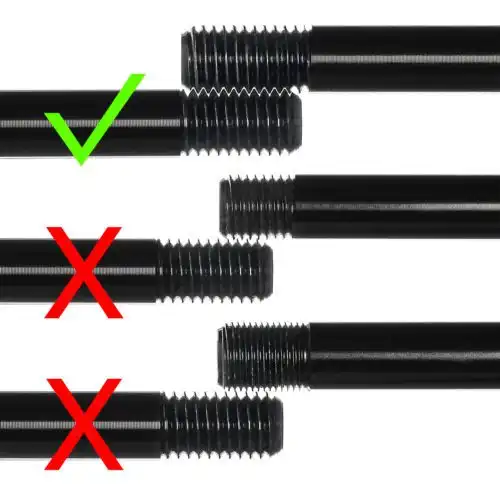

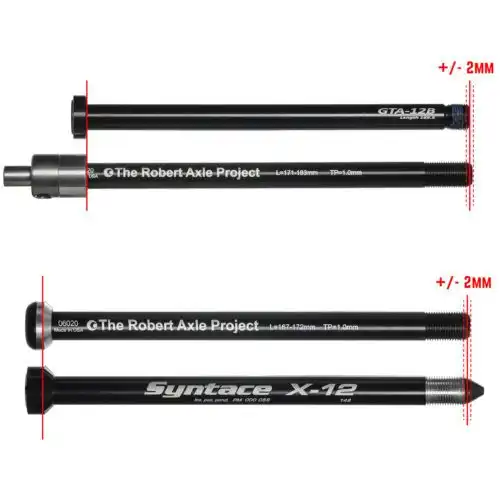

Compara tu eje pasante original con el eje pasante de Old Man Mountain provisto en tu pack de anclaje para verificar que coinciden. El paso de rosca de los ejes debe coincidir (Imagen J) y la longitud del eje debe estar dentro de +/- 2 mm. Usa espaciadores incluidos según sea necesario para que coincidan con la longitud y la conicidad ( cabezal del eje con apoyo plano o cónico) de tu eje original. Ver imagen K.

Ahora que has confirmado que tienes el eje correcto; aplica grasa al eje y las roscas del eje Old Man Mountain e insértalo en tu bicicleta. Para los ejes delanteros, utiliza una llave hexagonal de 6 mm y aprieta a 10 nm.

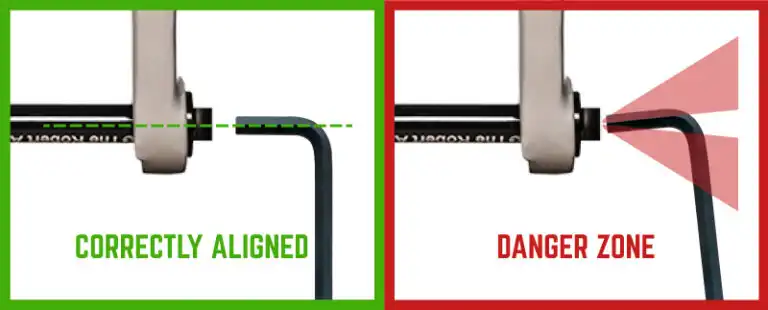

RECORDATORIO: Asegúrate de mantener siempre tus herramientas hexagonales alineadas con la llave hexagonal. Insertar y apretar herramientas en ángulo puede dañar herramientas y piezas.

PASO 2: Coloca el Axle Pack en el eje

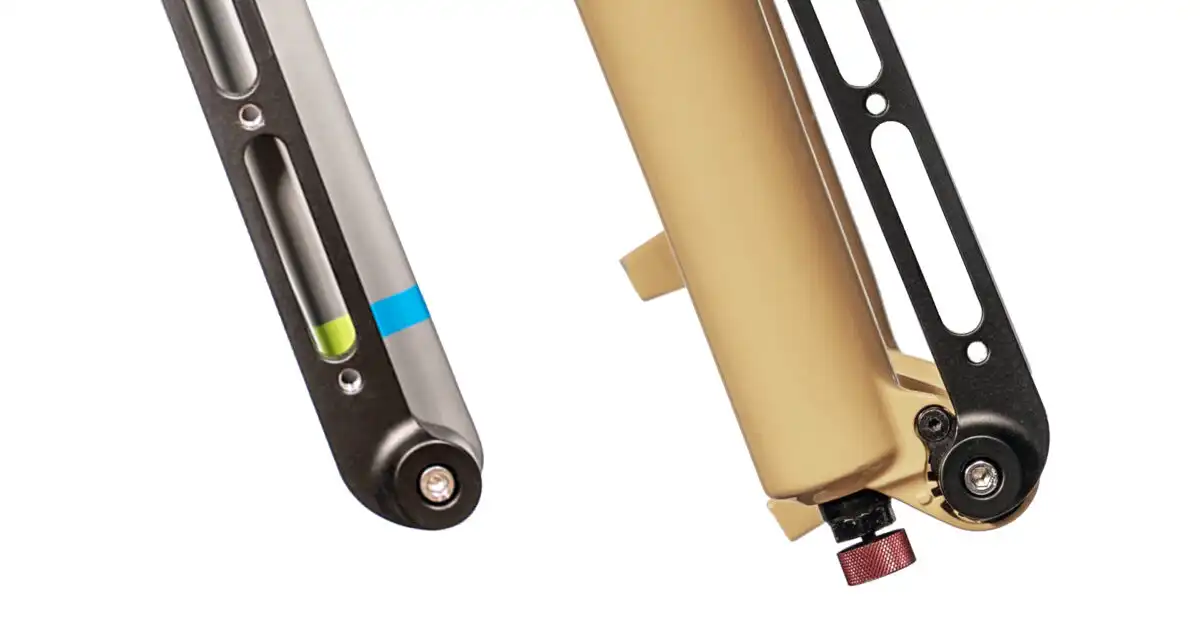

Echa un vistazo al Axle Pack y notarás que la punta en la parte inferior está desplazado. Esto garantiza la compatibilidad con una gama mucho más amplia de horquillas. La instalación "Estándar" es con el pie hacia adelante y el logotipo de Old Man Mountain hacia atrás. Si su horquilla se interpone en esta posición, puedes girarlo para que el pie mire hacia atrás.

PASO 3: Colocar los discos

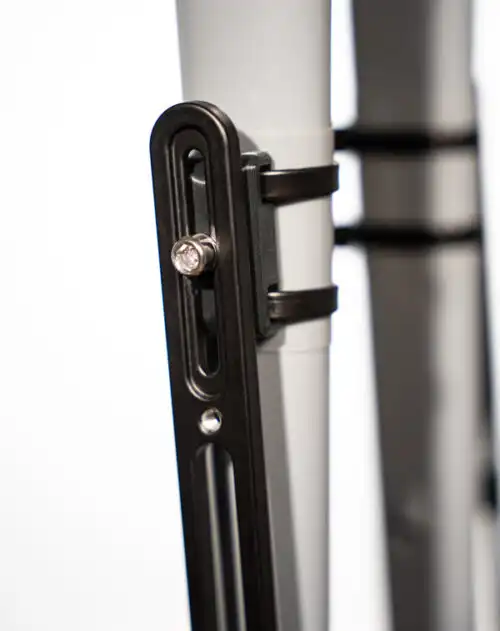

Si tu horquilla tiene agujeros superiores que se alinean, puedes usarlos para fijar la parte superior del Axle Pack si quieres. Si tu horquilla no tiene agujeros superiores, utiliza los discos proporcionados con tu Pack de anclaje.

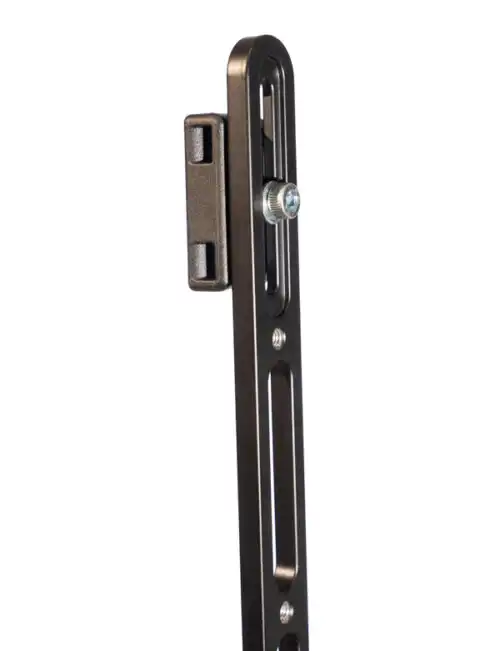

• Atornilla el disco a tu Axle Pack en o cerca del centro de la ranura superior del Axle Pack usando el Hardware Kit 6 o 7, según cuál vino con tu Pack de anclaje.
  • Recomendamos montar el disco lo más alto posible.
  • El Disco A utilizará el espaciador de 10 mm entre el pAxle Pack y el disco.
  • Si Disco B o C parece demasiado lejos de tu horquilla, es posible que necesites usar el espaciador de 10 mm incluido entre el Axle Pack y el Disco.

• Con el Disco colocado en el Axle Pack, puedes girarlo en línea con la horquilla para ver dónde se fijará y dónde instalar la cinta protectora transparente.

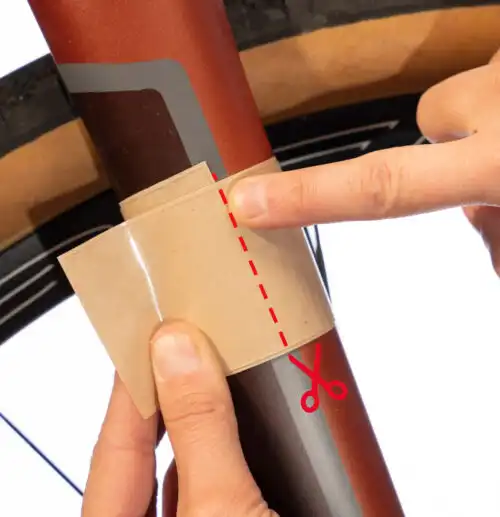

Antes de retirar la parte posterior de la cinta protectora. Envuélvelo alrededor de tu horquilla para medir cuánto cortar para que no se superponga. Corta a esa longitud e instala la cinta protectora.

Nota: Querrás recortar la cinta para que no se superponga ANTES de pegarla a tu bicicleta.

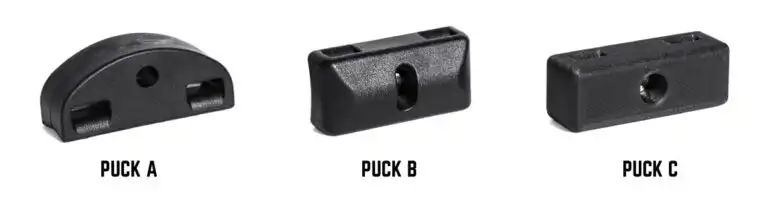

Prepara los Discos y nuestras bridas suministrados para instalarlos. Fabricamos los siguientes 3 estilos de discos:

– DISCO A debe instalarse con la ranura de la tuerca hexagonal mirando hacia la rueda.
– DISCO B debe tener el cilindro roscado insertado en el disco antes de fijarlo a la horquilla. El bisel del cilindro roscado debe mirar hacia la horquilla.
– DISCO C debe instalarse con el inserto de latón contra la horquilla

Instala los Discos usando nuestras bridas especiales. Aprieta las bridas con un par de alicates. No cortes todavía. Asegúrate de utilizar las bridas suministradas, son mucho más fuertes que las bridas estándar, son estables a los rayos UV y no se traban para que puedan ajustarse lo más fuerte posible.

Consejo profesional: Poner las bridas con la cabeza hacia abajo en una taza de agua caliente los suavizará y ayudará a que se instalen aún más fácilmente.

PASO 3: Comprobación final y apriete de la tornillería

Apriete todos los tornillos según las siguientes especificaciones:

• Disco B = 6 Nm
• Disco A y C = 3 Nm
• Tornillos que sujetan el Axle Pack al eje= 3nm
• Dale un tirón más a las bridas con un par de alicates y luego córtalas al ras. (Los cortaúñas funcionan bien para un corte muy al ras).

¡Siempre verifica todos los tornillosy las piezas antes de cada viaje!

¡BUEN TRABAJO! YA ESTÁS LISTO PARA PEDALEAR.
Estamos emocionados de ser parte de tus aventuras en bicicleta. ¡Gracias por usar Old Man Mountain Racks!

Nos encanta ver cómo se ve el portabultos cuando está montado en tu bicicleta. Así que, si te apetece, envíanos una foto del Divide o Elkhorn y tu bicicleta. Esto también ayudará a otros clientes a visualizar cómo les funcionará el portabultos en sus bicicletas.

---
