Aquí puedes ver cómo instalar el Impala Lowrider Rack
Este portabultos está listo para montarse a los agujeros del cuadro nada más sacarlo de la caja. Si tu bicicleta no tiene agujeros superiores e inferiores en el caudro, Old Man Mountain ofrece una línea completa de Packs de anclaje e para ejes pasantes o cierres rápidos.
Herramientas que necesitarás:
- Llave 4mm hexagonal
- Llave de torsión
- Llave de tubo de 10 mm
- Antigripante (preferiblemente) o grasa
Para el Pack de anclaje también necesitarás:
- Alicates o similar
- Cortador de cables (o cortauñas)
- Tijeras
- Llave hexagonal de 5 mm (para Pack de anclaje trasero).
- Llave hexagonal de 6 mm (para Pack de anclaje delantero).
No te olvides de aplicar antigripante (preferiblemente) o grasa a todos los tornillos. Esto evitará que los tornillos se agarroten y que sea difícil quitarlos más adelante. Utilizamos tuercas Nyloc donde sea necesario para evitar que los tornillos se aflojen por sí solos.

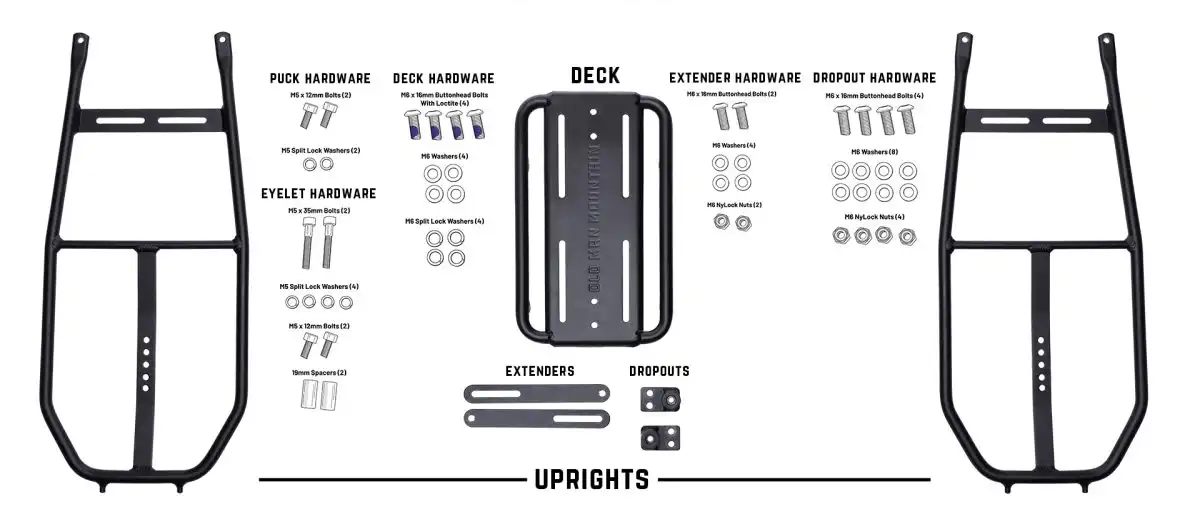

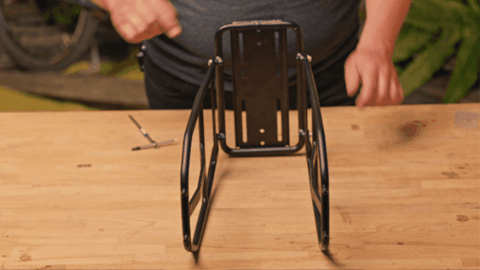

PASO 1: Montar el marco del portabultos
-Las patas laterales del portabultos tienen una cara exterior y otra interior. La cara interior tiene una forma cóncava y debe quedar orientada hacia la horquilla. No nos referimos a las patas lateralescomo izquierdo o derecho, como comprenderás más adelante en la instalación.
-Utilizando el Hardware Kit 8 fija las patas laerales al exterior de los cilindros roscados de la plataforma.
Toma cada perno M6x16 mm e instala una arandela de seguridad y una arandela M6 en el perno, en ese orden. Una vez que los cuatro pernos tengan una arandela de seguridad y una arandela M6, pasa los pernos a través de los ojales de las patas laterales y dentro de los cilindros roscados de la plataforma. Aprieta los cuatro pernos M6 hasta que veas que la arandela de seguridad se aplana entre la cabeza del perno y la arandela M6.
Nota:
Los pernos vienen con Loctite 242 ya aplicado. Si instalas los pernos por segunda vez, deberás volver a aplicar Loctite 242 o grasa.
PASO 2: Fijar las punteras (a los agujeros del cuadro, eje pasante o cierreQR)

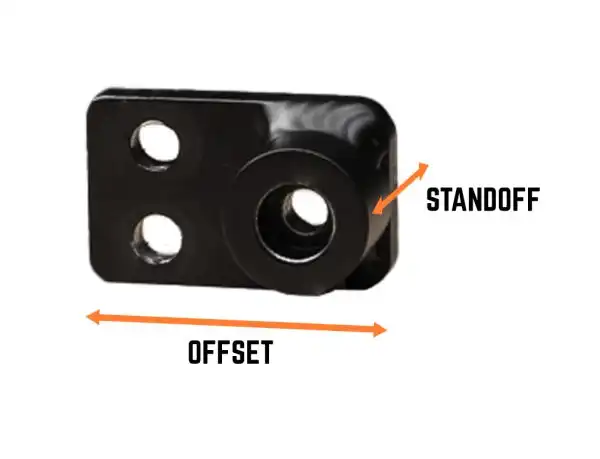

Las punteras del Impala Lowrider tienen un Offset y un Standoff:
- El separador (standoff) proporciona espacio libre para los ejes y la horquilla. El separador debe estar orientado hacia el interior, en dirección al eje.
- El desplazamiento (offset) permite ajustar la posición del portabultos en la horquilla hacia delante o hacia atrás. El desplazamiento de la puntera y el desplazamiento de la plataforma permiten ajustar la posición del portabultos/carga en relación con la horquilla de dos maneras.
Para un segundo y pasa a la sección de DONDE vas a instalar el portabultos en la bicicleta, agujeros del cuadro (1.1), eje pasante (1,2) o cierre rápido QR (1.3).
2.1 A LOS AGUJEROS DEL CUADRO
- Toma dos pernos M5 x 35 mm del kit de hardware 3. Instala una arandela de seguridad dividida M5 en cada perno.
No olvides aplicar antiadherente (preferiblemente) o grasa a todos los pernos.
A continuación, añade la puntera, con el separador apuntando hacia la horquilla, y luego el espaciador de 19 mm.
- Fija las punteras a los agujeros de l cuadro de manera que los dos orificios para tornillos de las punteras queden alineados verticalmente. Aprieta los tornillos para mantener las punteras en su sitio mientras completas los siguientes pasos.
2.2 AL EJE PASANTE DE LA BICICLETA
- Retira el eje pasante original de tu bicicleta.
Coloca el eje pasante para que coincida con el eje pasante original:

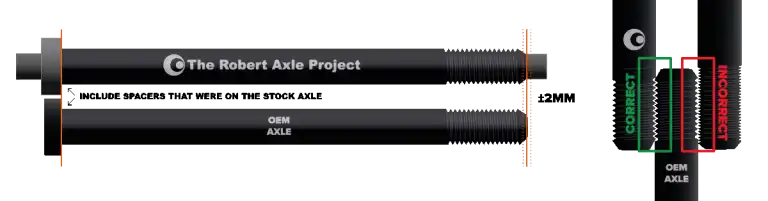

- Compara el eje pasante original con el eje pasante incluido en el Pack de anclaje para verificar que coincidan. El paso de rosca de los ejes debe coincidir y la longitud del eje debe estar dentro de un margen de +/- 2 mm. Utilice los espaciadores incluidos según sea necesario para que coincida con la longitud y la conicidad del eje original.
Aplica grasa al eje y a las roscas del eje Old Man Mountain e insértalo en tu bicicleta. Utiliza una llave hexagonal de 6 mm y aprieta con un par de 10 Nm.
- Toma los dos pernos M5 x 20 mm del Hardware Kit 4 y coloca una arandela de seguridad M5 en cada perno. Utiliza los dos pernos para fijar las punteras al eje pasante de manera que los dos orificios para pernos de las punteras queden en posición vertical. Esto mantendrá las punteras en su sitio mientras completas los siguientes pasos.
No olvides aplicar antiadherente (preferiblemente) o grasa a todos los pernos.
2.3 AL CIERRE RAPIDO QR DE LA BICICLETA
- Retira el cierre rápido QR original de tu bicicleta, manteniendo la rueda en su sitio.
- Coloca el portabultos OMM en la bicicleta e instala el cierre rápido OMM a través de las punteras del portabultos y el buje.
- Fija las punteras a la horquilla con el cierre rápido incluido en nuestro Pack de anclaje. Las punteras deben orientarse de manera que los orificios de los pernos queden en posición vertical. Aprieta el cierre rápido lo suficiente como para mantener las punteras en su sitio mientras completas los siguientes pasos.
PASO 3: Elige la mejor orientación para el portabultos
- La belleza del diseño modular del portabultos Impala Lowrider Rack reside en su gran capacidad de ajuste, lo que permite su instalación en una gran variedad de horquillas y geometrías de bicicleta.
-

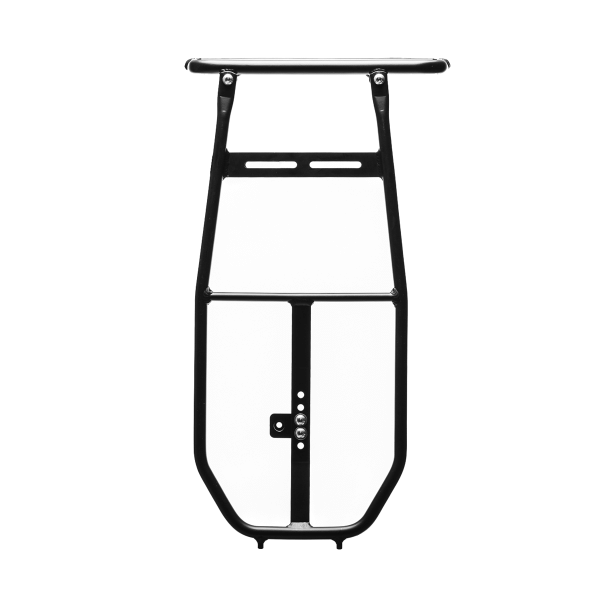

La plataforma superior tiene un ligero desplazamiento incorporado. Este desplazamiento se puede utilizar para ajustar la posición de la plataforma con respecto al manillar de la bicicleta hacia delante o hacia atrás girando todo el portabultos 180 grados. A menudo se trata de una preferencia personal que se utiliza para dejar espacio para la carga, nuestra cesta o los cables. Confiamos en que tomarás la decisión adecuada para tu bicicleta.
- Además, todo el portabultos se puede ajustar hacia delante o hacia atrás girando las punteras 180 grados alrededor del eje. Por lo general, es mejor que las alforjas estén lo más centradas posible en el eje para mantener el mejor manejo de la bicicleta. Si observas que hay interferencia entre el marco del portabultos y la horquilla, una posición más adelantada de las punteras resolverá este problema. Confiamos en que tomarás la decisión correcta para tu bicicleta.
- Fija las punteras a los ojales/eje o al cierre rápido en la posición deseada.
PASO 4: Fija el portabultos a las punteras

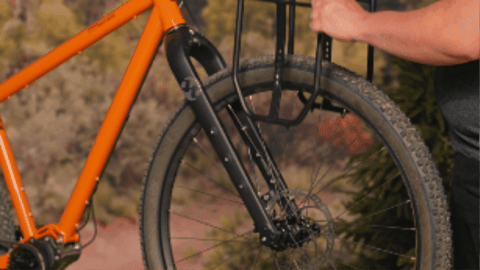

- Baja el portabultos sobre la rueda y colócalo sobre las punteras, alineando los orificios de las patas laterales con los orificios de la puntera.
- Coloca el portabultos lo más bajo posible, manteniendo una distancia adecuada entre la plataforma y el neumático. Recuerda dejar espacio adicional si utilizas un guardabarros. Se recomienda un mínimo de 10 mm.
- Utiliza el Hardware Kit 14 para fijar las punteras a las patas laterales.
- Coloca una arandela M6 en cada perno M6 x 20 mm. Pasa un perno M6 por cada ojal de la puntera. Coloca una segunda arandela M6 en cada perno M6, seguida de una tuerca nyloc M6. Aprieta cada tuerca hasta que la puntera quede bien ajustada contra las patas laterales.
- La parte descentrada (offset) de las punteras se puede fijar tanto en el interior como en el exterior de las patas laterales del portabultos. Coloca las punteras en la superficie de la pata lateral que provoque la menor flexión posible en las patas laterales. Es de esperar que se produzca cierta flexión en las patas laterales, lo cual es normal.
PASO 5: Fija los alargadores
Para un segundo y pasa a la sección de CÓMO vas a fijar los alargadores a tu bicicleta. A los agujeros del cuadro (5.1) o con discos y bridas (5.2)
5.1 FIJAR LOS ALARGADORES A LOS AGUJEROS DE LA BICICLETA
-Utilizando el Hardware Kit 5 fija los alargadores a los ojales superiores de la horquilla utilizando el orificio del alargador. El extremo ranurado del alargador se fijará al portabultos.
En algunas bicicletas, es necesario doblar los alargadores para alinearlos correctamente con los ojales y/o el interior de las barras transversales del portabultos. No olvides aplicar antiadherente (preferiblemente) o grasa a todos los pernos
Nota:
Consejo profesional 1: Si doblas los alargadores, nos gusta envolverlos en una toalla de papel para proteger el acabado y doblarlos en un tornillo de banco para obtener dobleces limpios. Si no tienes un tornillo de banco, tus manos también pueden hacer el trabajo.
Consejo profesional 2: Si encuentras que tu bicicleta no tiene agujeros superiores en el tirante, tenemos un soporte de abrazadera de tija de sillín o nuestros discos con bridas que proporcionan puntos de fijación en cualquier bicicleta.
- Utiliza el Hardware Kit 2 para fijar el extremo ranurado de los alargadores al interior de las barras transversales de las patas laterales. Apriételos bien, pero no hasta el final aún. No olvides aplicar antiadherente (preferiblemente) o grasa a todos los pernos.
- Comprueba de nuevo que el portabultos esté nivelado y ajusta los alargadores según sea necesario
- Aprieta los herrajes para que el bastidor se mantenga en su sitio; más tarde apretaremos todo
5.2 FIJAR ALARGADORES UTILIZANDO NUESTROS DISCOS CON BRIDAS
Si tu horquilla tiene ojales superiores, utilízalos para fijar los alargadores. Si tu horquilla no tiene ojales superiores, utiliza los discos que se incluyen en el Pack de anclaje para fijar los alargadores a la horquilla.

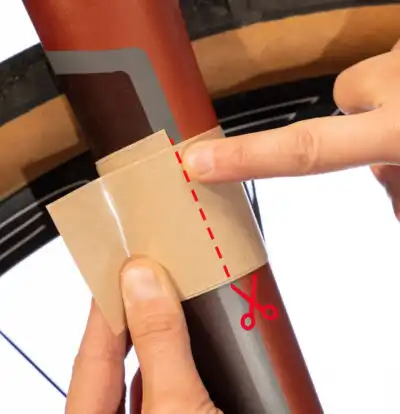

La parte superior de los discos debe quedar alineada con el borde de la rueda. Localiza el lugar donde deseas instalar los discos en la horquilla, limpia la zona y, a continuación, coloca la cinta protectora transparente alrededor de la horquilla.
Nota:
Es recomendable recortar la cinta para que no se superponga ANTES de pegarla a la bicicleta.

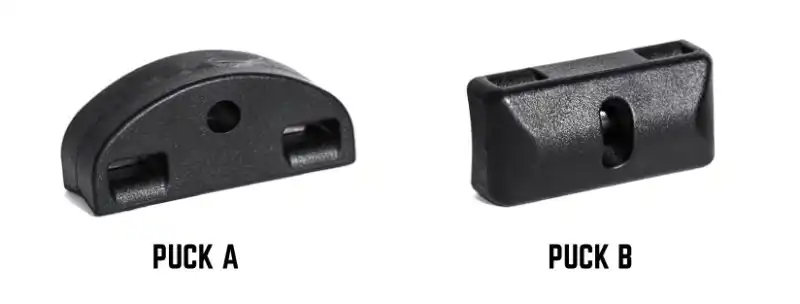

- Prepara los discos y las bridas ZipTies que te proporcionamos para su instalación. Fabricamos los siguientes modelos:
El PUCK A (disco) debe instalarse con la ranura de la tuerca hexagonal orientada hacia la rueda. Utilizar con el Hardware Kit 6.
El PUCK B (disco) debe tener el cilindro roscado insertado en el Puck antes de fijarlo a la horquilla. Utilizar con el Hardware Kit 7.
- Los discos se asentarán en su lugar durante el primer trayecto, por lo que recomendamos colocarlos en la parte superior de la cinta protectora.
- Instala los discos utilizando nuestras bridas especiales. Aprieta las bridas con unos alicates. No las corte todavía. Asegúrate de utilizar las bridas suministradas, ya que son mucho más resistentes que las bridas estándar, son estables a los rayos UV y no se aflojan, por lo que se pueden apretar al máximo.
Nota:
Consejo profesional: Si sumerges las bridas ZipTies boca abajo en una taza de agua caliente, se ablandarán y serán más fáciles de instalar.
- Fija los extensores a los discos con el Hardware Kit 6 para el (disco) Puck A, o Kit 7 para el (disco) Puck B.
- En algunas bicicletas, es necesario doblar los alargadores para alinearlos correctamente con los ojales y/o el interior de las barras transversales del portabultos.
Nota:
Consejo profesional: Si hay que doblar los alargadores, nos gusta envolverlos en papel de cocina para proteger el acabado y doblarlos con un tornillo de banco para conseguir unos pliegues limpios y perfectos.
- Utiliza el Hardware Kit 2 para fijar el extremo ranurado de los alargadores al interior de las barras transversales del bastidor del portabultos. Apriételos, pero no los aprietes demasiado aún. No olvides aplicar antiadherente (preferiblemente) o grasa a todos los pernos.
- Comprueba de nuevo que el portabultos esté nivelado y ajusta los alargadores según sea necesario.
- Aprieta los tornillos para que el portabultos se mantenga en su sitio; más tarde apretaremos todo.
STEP 6: Comprobación final y apriete de la tornillería
Aprieta toda la tornillería según las siguientes especificaciones.
- Tornillos M5 (agujeros del cuadro) = 3 Nm
- Tornillos M6 (plataforma superior y alargadores) = 6 Nm
- Si utilizaste los discos, dá un tirón más a las bridas con un par de alicates, y luego cortas a ras. (Los cortaúñas funcionan bien para un corte a ras).
Utilizamos tornillos Nyloc siempre que es posible para asegurar que tu portabultos se mantenga seguro y fijado a tu bicicleta incluso en las condiciones más duras, pero siempre debes comprobar de nuevo todos los tornillos y piezas antes de cada viaje!
¡BUEN TRABAJO! YA ESTÁS LISTO PARA PEDALEAR.
